Рисунок 1.3.13. Уровни упаковки ДНК. Генетический код
| U | C | A | G | ||
| U | фенилаланил | серин | тирозин | цистеин | U |
| фенилаланил | серин | тирозин | цистеин | C | |
| лейцин | серин | стоп-кодон | стоп-кодон | A | |
| лейцин | серин | стоп-кодон | триптофан | G | |
| C | лейцин | пролин | гистидин | аргинин | U |
| лейцин | пролин | гистидин | аргинин | C | |
| лейцин | пролин | глутамин | аргинин | A | |
| лейцин | пролин | глутамин | аргинин | G | |
| A | изолейцин | треонин | аспарагин | серин | U |
| изолейцин | треонин | аспарагин | серин | C | |
| изолейцин | треонин | лизин | аргинин | A | |
| метионин | треонин | лизин | аргинин | G | |
| G | валин | аланин | аспарагин. кислота | глицин | U |
| валин | аланин | аспарагин. кислота | глицин | C | |
| валин | аланин | глутамин. кислота | глицин | A | |
| валин | аланин | глутамин. кислота | глицин | G |

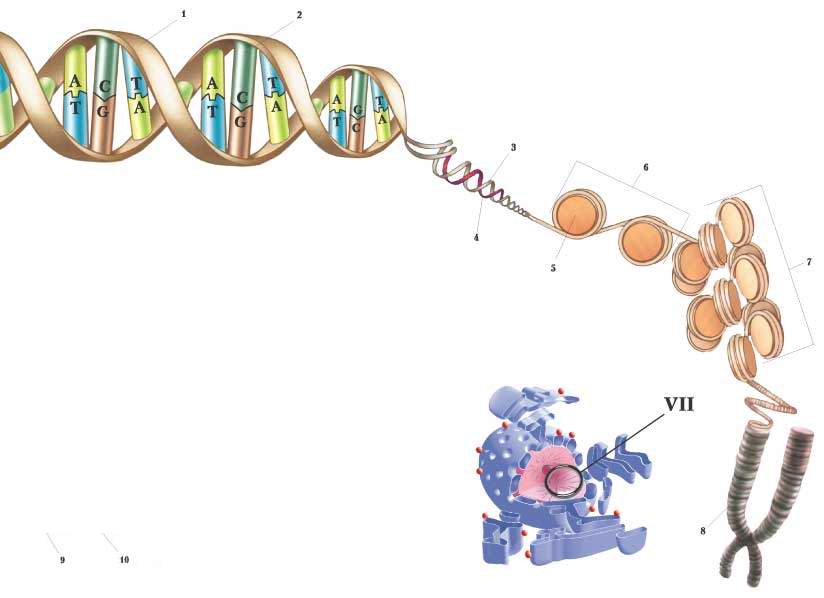

Рисунок 1.3.13. Уровни упаковки ДНК. Генетический код:
1 - молекула (цепь) ДНК; 2 - нуклеотиды (азотистые основания); 3 - двухнитчатая спираль ДНК; 4 - ген (участок спирали выделен красным цветом); 5 - гистон; 6 - упаковка ДНК в хроматине; 7 - упаковка ДНК в хромосоме; 8 - хромосома; 9 - названия аминокислот; 10 - обозначения нуклеотидов: A - аденин; C - цитозин; G - гуанин; T - тимин (или U - урацил)
